KW8M电力监控表

（欢迎点击右侧百度商桥或QQ咨询在线客服，或直接拨打我们总机020-81219749）1.可直接测量400V AC负载功率&可对应三相4线配电方式

可对应国内大规模的工厂楼宇的动力负载功率的测定。

400V　直接输入的提案

2.测量功能的扩充

• 瞬时功率(有效・无效・表观)

• 累计用电量(有效・无效・表观)

• 各相电压・电流表示(单相2线・单相3线・三相3线・三相4线)

• 频率、功率因数

• 计时器功能

3.同时测量电力・脉冲的功能

4.对应网络

• RS485

• Modbus Protocol

• MEWTOCOL

※ Modbus Protocol是Modicon Inc.为用于PLC而开发的通信协议。

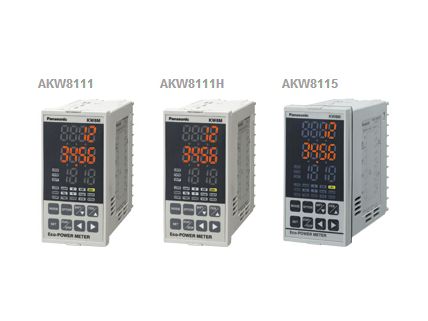

AKW8111H的特点

1.延续AKW8111的特点

2.内置内存

可将日志数据可保存在主体内存中。

3.内置电池(用于内存备份)

日志数据・时间测量的停电补偿

4.追加选项功能(3项目)

• 月別／日別／时间的各种累计用电量

• 任何累计有效功率量

• 日历/时钟功能

5.追加了简易的需求功能

对于「简易需求功能」，通过对30分钟内平均电力的推算，判断每1分钟电力的功能。
不能对应脉冲输入。只能对应CT输入(电力测量)。
超过设定的需求目标值时，通过需求警报告知。

简易需求的动作概要

当前需求或者预测需求超过设定的需求目标值时，会发生警报输出以及警报显示。

在需求警报设定模式2下，可以设定需求警报解除的时间。
设定时，可以防止在需求目标值附近频繁的警报输出的ON/OFF。

简易需求功能的应用事例 设定目标值，同需求预测值相比较。 要是超过预测值，从脉冲输出部有警报输出，请客户知悉。

AKW8115的特点

1.可以使用2次边输出规格为 1A/5A的电流互感器(CT)

因为不能使用专用CT、请使用市售的2次边1A/5A的电流互感器。

如图(A)以往商品1次边测定400A时，专用CT和已设的CT形成两段构成使用。AKW8115 一次侧4000A以下情况未形成两段构成时，可直接连接。

2.采用新设计

能防止无论是施工时还是施工后的接线错误。
