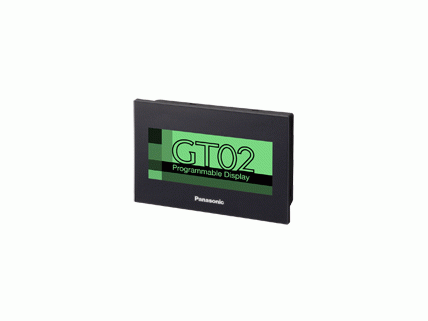

  • 松下AIG02GQ02D，GT02触摸屏

    2015-10-23
    松下AIG02GQ02D，GT02触摸屏

    采用最高级别的3.8英寸型高对比度单色液晶，易识别性达到最高程度※1

    采用清晰、便于识别的高精细240×96点液晶。采用模拟触摸方式，在显示部分没有影响视线的点和线。


    采用最高级别的3.8英寸型高对比度单色液晶，易识别性达到最高程度※1

    采用清晰、便于识别的高精细240×96点液晶。采用模拟触摸方式，在显示部分没有影响视线的点和线。
    ※1 根据2010年6月1日本公司开展的调查

    通过3色显示来掌握设备状况

    采用明亮的LED背光灯，通过3色显示来掌握设备状况。绿/橙/红型和白/红/粉型两种，同时兼顾到使用便利性和易识别性。


    标准配备mini USB接口

    还可对应USB电缆的穿越功能，可对PLC和GT同时进行调试。


    无论是开关还是字符，均可自由配置大小

    能以1点为单位移动最小的8×8点开关。另外，还可将喜好的字体显示为想要的大小(10～96点)。

    符合IP67、对应新的安装配件

    唯有松下可提供的
    SD解决方案

    通过SD连接、通过SD扩展
    小型触摸屏的品质也得到了显著的提高，如今，美观的显示与易读的文字等已成为了理所当然的事。
    我们认为，今后的发展重点在于计算机与其他机器协作时，“如何使操作更加简便？”以及“能够实现哪些便利的操作？” 于是，我们推出了松下电SUNX的可编程显示器。
    使用SD存储卡进行数据传输、保存数据并开拓新的用途……
    为您提供与时俱进的GT系列。


    无需计算机即可传输PLC程序

    使用SD/SDHC存储卡不仅可更改GT画面程序，还可更改PLC的梯形程序图。
    仅使用SD/SDHC存储卡，“任何人都能简单地”修改程序。

    ※除FP7外本公司FP系列

    读取SD卡数据的功能

    对于配备有SD存储卡插槽的GT，可通过USB连接，将插入到本体的SD存储卡所保存的记录数据等读取到计算机。

    需要在计算机上安装GT_SD_Reader软件。安装Terminal GTWIN（Ver.2.E1～）的同时，会自动安装该软件。
    GT本体的固件版本也必须对应本功能。所使用的固件版本不对应该功能时，请从本公司的网站下载，并进行升级。

    使用SD记录功能可“简单地实现可视化”

    可自动收集电力监控表的电力值等，并当场显示为图表，便于尽快解决问题

    • 可使用GT本体将电力值等数据收集到SD/SDHC存储卡内，并将记录数据显示为图表。
      无需使用计算机来显示，也无需使用数据记录仪来收集数据，可简单地实现“可视化”。

    • 显示图表时，柱状图最多可显示8个，还可同时显示曲线图。

    • 记录数据保存用的触发条件有三种选择。
      (1)指定时间 (2)按照一定的周期(1秒～24小时) (3)指定条件

    • 由于使用SD/SDHC存储卡，因此可保存容量较大的数据，还可随身携带。


    SD配方功能


    生产多品种时，通过计算机最多可简单设定64个品种、4,096设备的配方数据。
    可将编制好的配方数据保存到SD/SDHC存储卡内，并将指定数据写入PLC或从PLC中读出。

    通过SD来保存报警记录


    可将GT内部存储器所保存的报警记录存储到SD卡内，因此可通过计算机来管理故障情况，使管理变得更简单。

    提高了画面设计的自由度!


    GT系列可通过模拟触摸方式，以1点为单位进行部品、文字配置，采用Windows®字体，可使用丰富的文字尺寸(10～240点)自由地设计画面。
    ※最大尺寸因机型而异。

    图表功能


    显示图表时，柱状图最多可显示8个，还可同时显示曲线图。

    狭窄的场所中可纵向显示


    由于可实现纵向显示，因此可安装在较为狭窄的空间内。提高了系统设计的自由度，还可实现小型化。另外，还对应无安装场所的窄长型装置。

    滚动显示功能


    画面下部区域可滚动显示最大64个文字(全角)的信息(128种)。

    多功能按键

    使用该按键可实现设置多个数值、变更画面等多个操作。

    配备FP监控功能 [FP2SH/FP0R/FP-Σ/FP-X/FP-X0/FP-e/FP0/FP2]

    ※FP7除外
    五大便利功能，进一步提高GT与本公司FP系列PLC之间的亲和性

    [1]设备监控(可对FP系列所拥有的设备写入值进行显示和变更。备有三种模式。)
    (1)Easy Monitor：想要轻松监控时可使用该模式。指定1种设备后，可连续进行显示、变更。
    (2)Entry Monitor：想要一次性查看多种设备时可使用该模式。对于想要显示的设备，可逐个进行登录、变更。
    (3)Forced On/Off：想要强制性地使输出ON/OFF时可使用该模式。对于想要控制输出的设备，可逐个进行设定。
    [2]系统寄存器监控(可对系统寄存器的数值进行显示和变更)
    可指定系统寄存器的No.，显示数值或者变更数值。
    [3]共用存储器监控(可显示共用存储器的数值)
    插槽No.、数据库No.：可指定地址，显示数值。不能变更数值。
    [4]报错监控(可显示FP系列所发生的报错)
    可显示自诊断的结果、错误代码和错误标志，还可清除报错。
    [5]密码设定(为保护FP系列程序的读取和写入，可设定密码)
    利用FP系列的密码保护功能，可登录或者清除密码。

    可连接多台本公司的FP系列PLC与GT

    GT链接功能
    无需使用通信程序，本公司的1台PLC上最多可连接32台GT。即使是在搬运线等较远的场所，也可执行同样的画面操作，另外，还可减少PLC的安装台数，从而削减生产工序的成本。

    ※1　对应本公司FP系列的PLC。
    ※2　随着连接台数的增加，响应速度会变慢。请在实际机械上加以确认。
    ※3　与1:1连接时相比，反应时间会相对的变长。
           如获得充分的性能，请在系统设计时进行评价。

    可连接多台PLC的功能
    1台GT上最多可连接31台PLC。可使用1台GT来集中监控多条生产线的进度，或执行操作。

    ※1　不可用于PLC间的数据链接。
    ※2　与1:1连接时相比，反应时间会相对的变长。
          如获得充分的性能，请在系统设计时进行评价。

    通过密码进行管理，加强安全性

    使用密码保护、操作安全功能，可保护本体的数据资产，并能通过密码来管理操作权限。
    密码保护功能
    利用密码限制本体画面数据的上传，保护本体的数据资产。
    操作安全功能
    操作人员(最多64人)可分别设定密码，还可按照部品设定最多16级的显示、操作权限。通过本体可修改登录用户名和密码。

    利用穿越功能提高现场的工作效率

    使用GT与本公司的PLC FP系列进行通信的同时，可传输GT画面数据，并进行PLC的调试。

    简单地切换语言


    以往需要制作各个语种的画面，但使用显示语言切换功能，即可按照各个部品同时登录多种语言( 最多16种) 。
    Microsoft® Excel®简单地编辑字符串，并进行导入。

    设备写入


    可根据PLC状态和画面No.来修改PLC的数据，或者使位置ON/OFF。
    另外，还可执行设备之间的四则运算。
