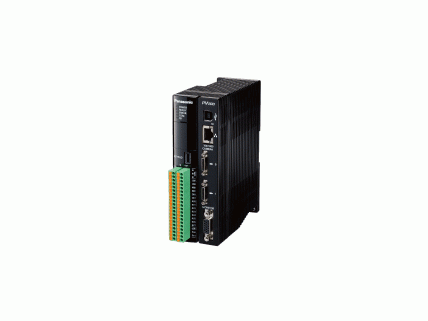

图像处理装置PV200

兼顾检查可靠性的提高和工序工时的削减

（欢迎点击右侧百度商桥或QQ咨询在线客服，或直接拨打我们总机020-81219749）

CE 已取得。
CE : EMC指令

特点

强大的配置与精悍机身的组合

可引进最高级别的高精度、高功能图像处理工序工时的节省程度达到前所未有的水平。
完美的装置作为彩色/ 灰度复合机闪亮登场。

摄像机阵容

以4M灰度摄像机为首，备有6款摄像机。
产品阵容中新增0.3M黑白小型摄像机。相较于以往的0.3M黑 白摄像机，实现了进深约为20mm的小型化尺寸。

※1 本体固件必须1.50版本以后。 软件网站可以下载。 下载前，需成为「制御机器web会员」。 >>软件下载请点击这里 ※2 需要连接专用电缆。 ※3 使用4M摄像机时，不可混合使用。

彩色/灰度复合检查的构成

灰度转换 根据RGB值各系数的指定，将彩色图像转换为灰度，从而易于发现异物，可实现更高精度的异物检查。

色彩抽出 对以往机型(AX40)所无法对应的色相分离的色彩同时进行抽出，利用1个检查设定即可进行检查。

智能边缘(圆)/(线)

简单、轻松地进行复杂的测量

正确地虚拟于圆、线。在1个区域内，圆的边缘点最多可检测到3600点，而线的边缘点最多可检测到3000点，从而飞跃性地提高了精度，可进行尺寸、位置测量。同时，大幅度地削减了设定工时。

几何运算

无需运算公式即可算出距离、交点、中线

2该功能可求出2点间距离、2直线的交点、2直线的中线、垂线距离、虚拟椭圆等。通过同时使用智能边缘(圆)/(线)，可将对象物拟作几何学图形，无需编制运算公式，即可求出坐标、距离、尺寸、角度。

自定义画面

从图像处理装置的导入评估到导入后的正式生产运行，在各个环节中追求高生产性、工作效率、使用便利性，减轻用户的负担，缩短时间，显示正确的检查信息。

灰度预处理功能

备有21种丰富的灰度预处理功能。即使是照明不均匀或产生干扰的图像，也可实现更稳定的检查。

设定软件PVWIN200

可使用拖放，便于操作

拖动目标图像，放到PVWIN200画面上后开始操作。利用向导视图的图标向导，可对检查条件设定进行编制、变更。

利用仿真循环进行调试

可利用连续仿真和数据记录来高效率地执行设定数据的修正、验证。可利用导出功能对设定数据的变更履历进行管理。

系统构成

种类

本体

摄像机・手柄・监控器・摄像机安装支架
