  • 高性能编程器FP2系列

    2015-10-29

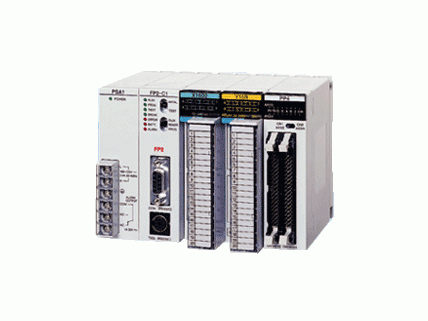

    高性能编程器FP2系列

    可编程控制器FP2系列

    （欢迎点击右侧百度商桥或QQ咨询在线客服，或直接拨打我们总机020-81219749）

    将中规模PLC(RS232C)的功能压缩到小型的PLC内。
    具有优良的性能价格比、最适于与其他机器组合使用的一款。


    特点

    根据不同用途，可供选择的4种类型带高性能的CPU单元。

    以标准型的CPU单元为首，配备了经常使用的高性能的4种类型带高性能的 CPU单元。可根据不同用途构筑更为经济的系统。


    袖珍本大小， 充实而紧凑。


    进深：108.3mm

    安装面积为W140×H100mm(5模块时)， 与袖珍本的大小完全匹配的小型型号， 机器组装时， 可把所需的空间控制到最小限度。

    安装了充足的大容量程序存储器、运算用存储器。

    尺寸虽然小巧，但因机型而异，可选择32k、60k、120k步型的程序内存。还备有丰富的运算用内存。 另外，最大控制I/O点数为2,048点(使用远程I/O时：8,192点)，可充分对应中等规模的控制。
    ■ 存储器选件的扩展
    在CPU单元内，可使用IC卡来保存程序及扩展数据内存。

    ■ 根据不同母板进行I/O扩展

    标准母板
    在基本母板的基础上还可扩展一块。 各使用14模块型， 最大的控制I/O点数为1,600点。


    母板H型的情况下
    在基本母板的基础上还可扩展三块。可最多安装的单元数为32台， 最大的控制I/O点数为2048点， 与标准母板(25台/1,600点)相比可进一步提升系统。



    		标准品H型
    最大扩展块数1＋1＝2块基本1＋扩展3＝4块
    最大单元数12＋13＝25单元8＋8×3＝32单元
    最大I/O点数25×64＝1，600点32×64＝2，048点
    最大电缆长度1根　2m3根　3.2m
    ※H型产品与标准品不能混合使用。

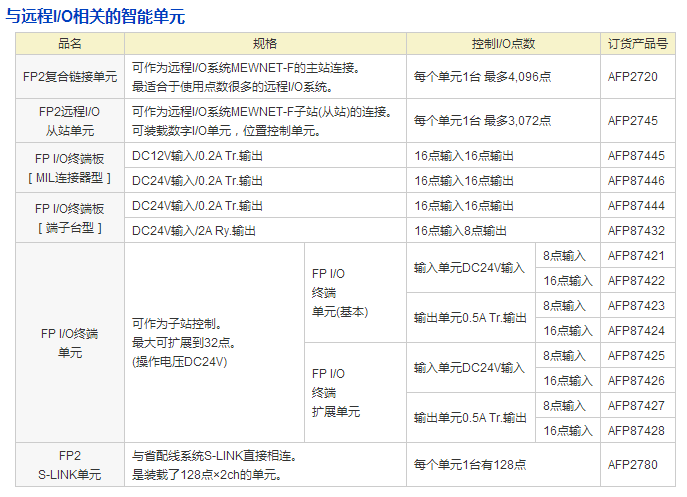

    开放式网络、PLC链接、远程I/O、S－LINK等，适用于广大领域、丰富多彩的网络。

    ■开放式网络：PROFIBUS DP、DeviceNet、CANopen
    ・支持全球主要的现场总线。
    FP2、FPΣ中分别备有PROFIBUS DP、DeviceNet、CANopen各个主站单元。
    ・同时使用柔性网络从站单元(FNS)，即可对应主站/从站，整体构建系统。
    ・在FNS单元中装载您所喜爱的通信插块，即可适用于全球开放式网络。可轻松地在多家厂商生产的系统中组装入FP2。


    特点
    1.使用FNS单元时，不改变主体单元， 只更换通信插块即可对应3种不同的网络。维修部件更加合理化。
    2.为用户实际应用提供了方便的函数库(Control FPWIN Pro用)， 这将大幅削减调试时间及工作量。

    (注)使用FNS单元时，必须使用编程软件Control FPWIN Pro 5.24版本或更高版本(包括上述的函数库)进行设定·编程。Control FPWIN GR无法使用。

    能够进行单元/底盘的先行筹备
    机械设备等，生产线的引进过程中，生产线控制/管理的网络通过开放式网络进行已经成为一种既定模式。但是，在开放式网络中，到底选择PROFIBUS还是DeviceNet或者是CANopen，在无法选择最适合的网络时，如果选用能够通过通信插块的选择来决定到底采用何种网络的FNS单元，能够先行进行单元的筹备、底盘的制作，有效缩短工期。


    除附带的8cm以外，还另售30cm型、80cm型扩展电缆。可弯曲拉直使用。(总延长长度在160cm以内)

    能够实现维护保养元件的合理化
    同一机械设备内采用不同网络时，选用FNS单元，无需将每一种网络单元都作为维护保养元件来确保。仅需确认单元本体与通信插块的库存即可，有助于实现合理化。


    CPU单元具有RS232C端口作为标准配置。
    与RS232C、RS485、RS422对应机器的通信单元充沛丰富。

    ■ 复合通信单元(MCU)

    采用装卸式串行通信插件。
    可实现RS232C、RS485、RS422的自由组合。


    【高速通信】可实现230kbps(2ch同时)的高速大容量的数据通信。

    ※本体无法单独运行。购买时请与左边的通信插件组合购入。

    电机控制

    ■ 位置控制单元RTEX
    适用于Realtime ExpressMINAS网络伺服系统A4N/A5N※1。
    可轻松实现多轴高精度定位。(Ver.1.3以上对应A5N)





    ・100Mbps的高速通信， 实现高精度的多轴定位控制。
    ・采用普通的LAN电缆， 大幅度削减接线成本。
    ・除了4轴单元、8轴单元之外还有2轴单元可供选择。
    ・各轴可登录600点的位置数据。
    ・除了2轴直线插补、2轴圆弧插补，还适用于3轴螺旋线插补。
    ・使用专用的工具软件ConfiguratorPM， 完全支持设定～调试～监控。
    ・带手动脉冲发生器输入，可应对细微的示教。

    采用普通的LAN电缆。从经济性及易获取性来看， 具有绝对优势
    Realtime Express※1作为其他的网线材料， 采用了普通的LNA电缆。因此从布线工序来看，在经济性、易获取性及操作性来看， 具有绝对优势。


    ※1 Realtime Express及MINAS A4N/A5N为松下电器产业株式会社的注册商标及商品名称。MINAS A4N与A5N不能混合使用。

    新功能追加
    1.反复定位功能
    于绕线机、研磨机等反复进行同一操作的装置非常有效。

    2.追加了原点返回方式
    追加了能够实现装置精简化的限位停止方式以及手动停止方式等8种功能。

    3.同步运行
    可以指定1根主轴、1根从轴。通过2根轴进行作业台上的移动搬运等。

    4.实时扭矩限制
    在运行中的任意时点都能改变扭矩限制值。进行轴的压入制动等。

    5.JOG定位控制
    通过传感器输入，在指定位置减速停止。可运用于贴标机等。

    6.辅助触点(延迟模式)
    在定位运行中的任意时点都能输出辅助触点。

    7.現在値変更機能
    可将当前值变更为任意值。可用于原点偏移值。

    8.系统启动时的运行变更
    伺服放大器侧电源即便不启动，也可实现单元启动。

    最大控制轴数256轴、充分应对大规模设备。
    ・最大可安装32台8轴单元， 最大控制轴数为256轴(使用母板H型时)。
    ・共有2轴、4轴、8轴三种类型的产品， 少轴～多轴， 可灵活地支持系统构建
    ・超高速和大容量的CPU单元(20k步/1ms(本公司测定值)， 程序容量120k步)能充分应对大规模设备。

    ■系统构成


    ■ 专用设定工具软件 Configurator PM
    使用轴指定、参数设定、数据表的制作、JOG运行、原点返回、数据监控等， 能够强力而且简单地实现设定～调试～监控。


    伺服放大器内置有通用输入/输出4点，因此无需远程I/O终端。

    伺服放大器内置DC输入2点/DC输出2点，通过网络分别作为X、Y反映在PLC上。
    通过控制轴局部进行的各种传感器信号输入以及灯管闪亮用输出等，可在PLC上进行控制，削减了因此而需要添加远程I/O系统的成本。


    ■ 位置控制单元(多功能型)
    高速·高精度的脉冲输入型位置控制单元。 速度指令: 最大4Mpulse/s 启动时间: 0.005ms。

    可适用于脉冲型步进电机、伺服电机等产品。
    速度指令最大可为4Mpluse/s， 能实现高速高精度的定位。此外启动时间为0.005ms， 实现高速启动， 因此可以缩短指令时间。
    (启动时间：从接收CPU单元的指令到位置控制单元脉冲输出的时间)


    ・具有对反馈脉冲计数的功能。可对编码器等的输出脉冲计数。
    ・可适用于从JOG定位控制到广大范围的应用。
    ・可利用4种类型的S字型加减速控制进行平稳的启动和停止。
    ・配备了直线插补等程序库。
    ※「FPWINPro用功能块」点击下载软件
    ・在为AC伺服电机MINAS系列配备了电机驱动器I/F终端Ⅱ。


    【构成图】


    ■ 位置控制单元（插补型）


    对应同步运行、插补控制， 简单实现搬运工作台的平行移动· 切削加工· X、 Y工作台的控制· 码垛机· 绕线机等应用程序。
